Lithium-Ion-Akku für USV-System 100Ah/120Ah (C-Rating), Paket
-

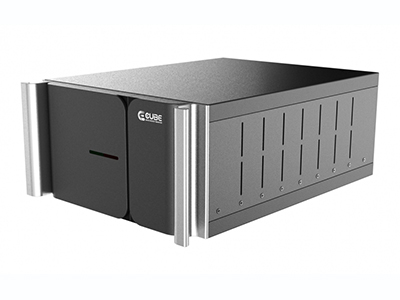

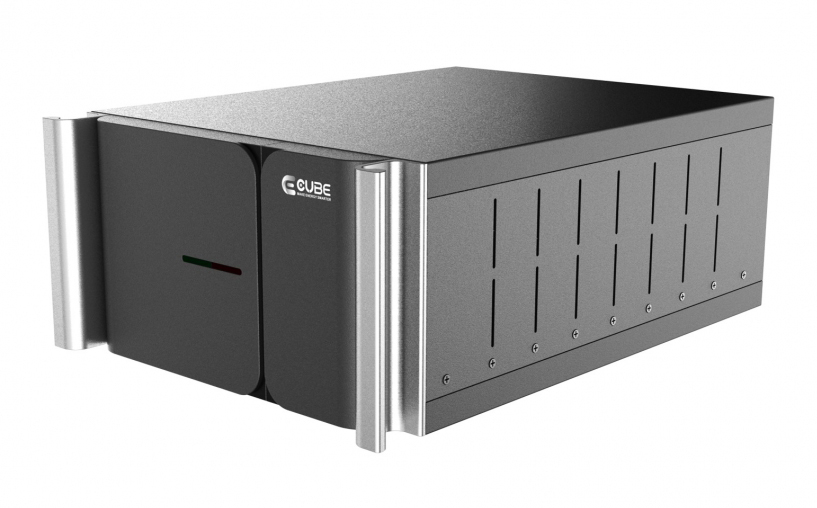

Lithium-Ion-Batteriemodul -

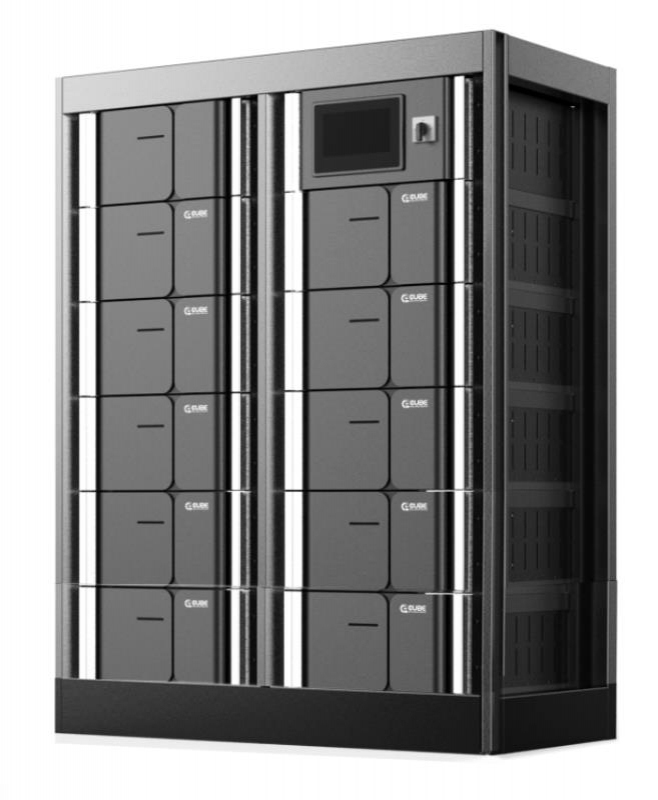

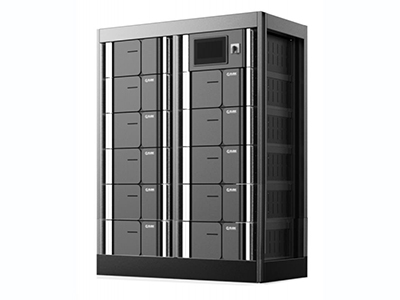

Lithium-Ion-Energiespeichersytem (Batteriepaket)
Die Lithium-Ion-Batteriepakete für USV-Systeme haben eine mittlere Entladeleistung (C-Rating) mit 100Ah/120Ah und eignen sich zum Einsatz in Rechenzentren, Industrieprozessen und kritischen Infrastrukturen. Sicon stellt ganzheitliche Energiemanagementsysteme her und unser Batteriepaket besteht aus Batteriemodul, Überwachungsmodul und BMS (Batteriemanagementsystem). Ein Leistungsschalter innerhalb des Überwachungsmoduls kann auch mit eingebaut werden, je nach Kundenanforderungen.
Vorteile
- höchst effiziente Nennladung;
- lange Lebensdauer und niedrige Instandhaltungskosten;
- Batteriemanagementsystem (BMS) mit Überwachung von Batteriestatus, Ladung, Entladung etc.;
- Modulare Struktur für leichte Instandhaltung und Betrieb;
- für Parallelanschluss mehrerer Batteriesysteme geeignet;
- Sicher und zuverlässig, gute mechanische Eigenschaften, keine Maschinenvibration oder Verformung;
- Kompakt designt mit genügend Platz Kriechstrecke für mehr Sicherheit
Technische Daten für 100Ah Batteriemodule
| Konfigurierung | 16S1P |
| Konfigurierungskomponenten | Zellen, BMS 16 |
| Maße (B×L×H)mm | 400×518×196 |
| Gewicht (kg ) | < 55 |
| Nennleistung@25℃, kWh | 5.12 |
| Nennspannung, V | 51.2 |
| Betriebsspannung, V | 40~58.4 |
| Max. Entladeleistung, kW | 11.68(2C) |
| Ausgang Terminal | Anschlüsse |
| Kommunikation | CAN |
Technische Daten für 100Ah Lithium-Ion Batteriespeichersystem
| Konfigurierung | Batteriemodul+1 Überwachungsmodul 10 |
| Nennladerate@25℃ | 1C |
| Nennentladerate@25℃ | 2C |
| Nennkapazität | 100Ah |
| Nennleistung | 51.2kWh |
| Nennspannung | ±256VDC |
| Betriebsspannung | ±200-±292VDC |
| Kommunikation | CAN |
| BMS | Adaptives BMS |
| Maße (L*B*H)mm | 1000×650×1400 |
| Gewicht (kg) | ＜750 |
100Ah USV-Ladezeit Parameter
| USV-Leistung（kVA) Ladezeit（min） Anzahl Batteriesystem) ±256V100Ah ( | Rack 1 | Rack 2 | Rack 3 | 4 Rack | Rack 5 | Rack 6 |
| Effizienz: 98%） 640（ | N/A | N/A | N/A | N/A | N/A | N/A |
| Effizienz: 98%） 600（ | N/A | N/A | N/A | N/A | N/A | 26.27 |
| Effizienz: 98%） 560（ | N/A | N/A | N/A | N/A | N/A | 28.14 |
| Effizienz: 98%） 520（ | N/A | N/A | N/A | N/A | N/A | 30.31 |
| Effizienz: 98%） 480（ | N/A | N/A | N/A | N/A | 27.36 | 32.83 |
| Effizienz: 98%） 440（ | N/A | N/A | N/A | N/A | 29.85 | 35.82 |
| Effizienz: 98%） 400（ | N/A | N/A | N/A | 26.27 | 32.83 | 39.40 |
| Effizienz: 98%） 360（ | N/A | N/A | N/A | 29.18 | 36.48 | 43.78 |
| Effizienz: 98%） 320（ | N/A | N/A | N/A | 32.83 | 41.04 | 49.25 |
| Effizienz: 98%） 280 ( | N/A | N/A | 28.14 | 37.52 | 46.90 | 59.41 |
| Effizienz: 98%） 240 ( | N/A | N/A | 32.83 | 43.78 | 57.76 | 69.31 |
| Effizienz: 98%） 200 ( | N/A | 26.27 | 39.40 | 55.45 | 69.31 | 83.17 |
| Effizienz: 98%） 160 ( | N/A | 32.83 | 49.25 | 69.31 | 86.64 | 103.97 |
| Effizienz: 98%） 120 ( | N/A | 43.78 | 69.31 | 92.42 | 115.52 | 138.62 |
Technische Daten für 120Ah Lithium-Ion Batteriemodule
| Konfigurierung | 15S1P |
| Konfigurierungskomponenten | Zellen, BMS 15 |
| Maße (B×L×H)mm | 440×495×200 |
| Gewicht(kg) | < 54 |
| Nennleistung@25℃, kWh | 5.76 |
| Nennspannung, V | 48 |
| Betriebsspannung, V | 37.5~54.75 |
| Max. Entladeleistung, kW | 11.52(2C) |
| Ausgang Terminal | Anschlüsse |
| Kommunikation | CAN |
Technische Daten für 120Ah Lithium-Ion Batteriespeichersystem
| Konfigurierungskomponenten | 10 Batteriemodule+1 Überwachungsmodul 10 |
| Maße (B×L×H)mm @25℃ | 1C |
| Nennentladerate@25℃ | 2C |
| Nennkapazität | 120Ah |
| Nennleistung | 57.6kWh |
| Nennspannung | ±240VDC |
| Betriebsspannung | ±187.5-±273.75VDC |
| Kommunikation | CAN |
| BMS | Adaptives BMS |
| Maße (L*B*H)mm | 1000×650×1400 |
| Gewicht (kg) | ＜740 |
120Ah USV Ladezeit Parameter
| USV-Leistung（kVA) Ladezeit (min） Anzahl Batteriesystem)512V92Ah ( | 1 Rack | 2 Rack | 3 Rack | 4 Rack | 5 Rack | 6 Rack |
| Effizienz: 98%）640（ | N/A | N/A | N/A | N/A | N/A | 29.24 |
| Effizienz: 98%）600（ | N/A | N/A | N/A | N/A | N/A | 31.19 |
| Effizienz: 98%）560（ | N/A | N/A | N/A | N/A | 27.85 | 33.42 |
| Effizienz: 98%）520（ | N/A | N/A | N/A | N/A | 29.99 | 35.99 |
| Effizienz: 98%）480（ | N/A | N/A | N/A | N/A | 32.49 | 38.99 |
| Effizienz: 98%）440（ | N/A | N/A | N/A | 28.35 | 35.44 | 42.53 |
| Effizienz: 98%）400（ | N/A | N/A | N/A | 31.19 | 38.99 | 46.79 |
| Effizienz: 98%）360（ | N/A | N/A | N/A | 34.66 | 43.32 | 51.98 |
| Effizienz: 98%）320（ | N/A | N/A | 29.24 | 38.99 | 48.74 | 59.71 |
| Effizienz: 98%）280( | N/A | N/A | 33.42 | 44.56 | 56.87 | 68.24 |
| Effizienz: 98%）240 ( | N/A | N/A | 38.99 | 51.98 | 66.35 | 79.62 |
| Effizienz: 98%）200 ( | N/A | 31.19 | 46.79 | 63.69 | 79.62 | 95.54 |
| Effizienz: 98%）160 ( | N/A | 38.99 | 59.71 | 79.62 | 99.52 | 119.43 |
| Effizienz: 98%）120 ( | N/A | 51.98 | 79.62 | 106.16 | 132.70 | 159.24 |
Stromausfälle sorgen stets für starke Komplikationen, selbst, wenn es sich nur um momentäre Unterbrechungen handelt. In einem Rechenzentrum sorgt ein Stromausfall dafür, dass wichtige Serverfunktionen wie Emailsysteme nicht zur Verfügung stehen, was starke ökonomische Auswirkungen mit sich bringen und Firmen große Kosten verursachden kann. Dank guter USV-Systeme können laut Studien Milliardenbeträge hinsichtlich Datenverlusten und Netzwerkstabilität gespart werden.
