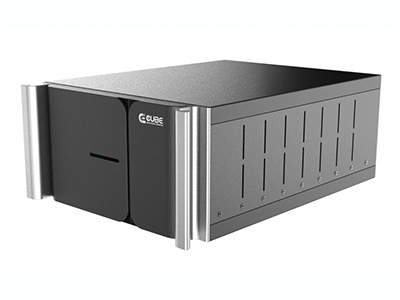

Das Batteriemodul besteht aus Lithium-Ion-Batteriepaket mit Batteriezellen, Anschlüssen, Kunststoffklammern mit starker elektrischer Isolierung & hohem Schmelzpunkt, Battermanagementeinheit und weiteren Komponenenten. Mehrere Batteriemodule mit einer Überwachungseinheit für das Batteriemanagementsystem bilden ein Batteriepaket. Mit 80Ah Entladung (C-Rating) werden sie vor allem für 3Phasen USV-Systeme eingesetzt, z.B. zum Betrieb in Rechenzentren, Industrie- und Gerwerbeanwendungen und andere Infrastrukturen.
Konfigurierung | 16S2P |
Konfigurierungskomponenten | 32 Zellen, BMS |
Maße (B×L×H)mm | 400×590×176 |
Gewicht (kg ) | < 50 |
Nennleistung @ 25℃, kWh | 4.1 |
Nennspannung, V | 51.2 |
Betriebsspannung, V | 40-58.4 |
Max. Entladeleistung, kW | 16.4(4C) |
Ausgang Terminal | Anschlüsse |
Kommunikation | CAN |

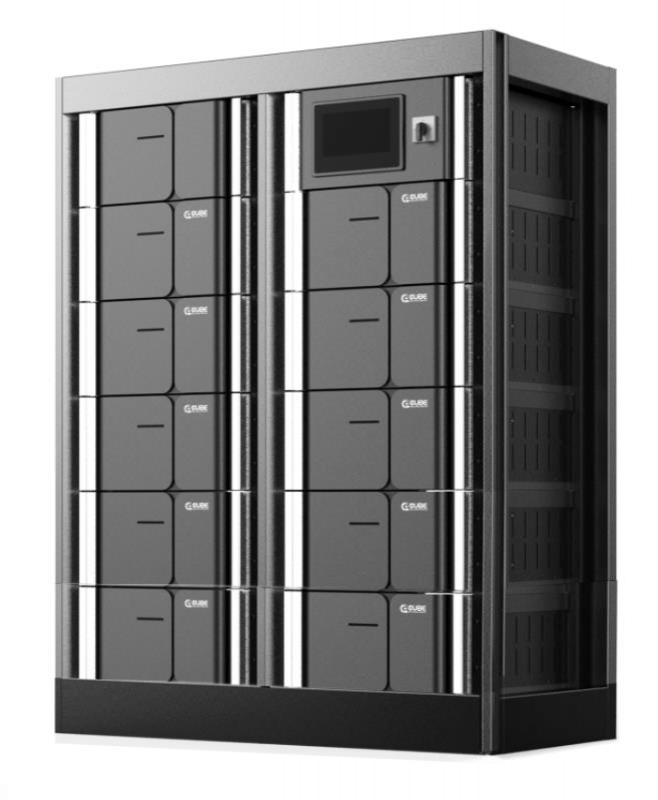

Konfigurierung | 10 Batteriemodul+1 Überwachungsmodul |
Nennladerate@25℃ | 2C |
Nennentladerate@25℃ | 4C |
Nennkapazität | 80Ah |
Nennleistung | 40.96kWh |
Nennspannung | ±256VDC |
Betriebsspannung | ±200-±292VDC |
Kommunikation | CAN |
BMS | Adaptives BMS |
Maße (L*B*H)mm | 1000×700×1500 |
Gewicht (kg) | <700 |
±256V80Ah (Anzahl Batteriesystem USV-Leistung(kVA) Ladezeit (min) | 1 Rack | Rack 2 | 3 Rack | Rack 4 | 5 Rack | Rack 6 |
640 (Effizienz: 98%) | N/A | N/A | N/A | 13.13 | 16.42 | 20.36 |
Effizienz: 98%) 600( | N/A | N/A | N/A | 14.01 | 18.09 | 21.71 |
Effizienz: 98%) 560( | N/A | N/A | N/A | 15.01 | 19.39 | 23.26 |
Effizienz: 98%) 520( | N/A | N/A | N/A | 16.16 | 20.88 | 25.05 |
Effizienz: 98%) 480( | N/A | N/A | N/A | 18.09 | 22.62 | 27.72 |
Effizienz: 98%) 440( | N/A | N/A | 14.33 | 19.74 | 24.67 | 30.25 |
Effizienz: 98%) 400( | N/A | N/A | 15.76 | 21.71 | 27.72 | 33.27 |
Effizienz: 98%) 360( | N/A | N/A | 18.09 | 24.13 | 30.81 | 36.97 |
Effizienz: 98%) 320( | N/A | 13.13 | 20.36 | 27.72 | 34.66 | 41.59 |
Effizienz: 98%) 280 ( | N/A | 15.01 | 23.26 | 31.69 | 39.61 | 47.53 |
Effizienz: 98%) 240 ( | N/A | 18.09 | 27.72 | 36.97 | 46.21 | 56.62 |
Effizienz: 98%) 200 ( | N/A | 21.71 | 33.27 | 44.36 | 56.62 | 67.94 |
Effizienz: 98%) 160 ( | 13.13 | 27.72 | 41.59 | 56.62 | 70.77 | 84.93 |
Effizienz: 98%) 120 ( | 18.09 | 36.97 | 56.62 | 75.49 | 94.36 | 113.23 |
Stromausfälle sorgen stets für starke Komplikationen, selbst, wenn es sich nur um momentäre Unterbrechungen handelt. In einem Rechenzentrum sorgt ein Stromausfall dafür, dass wichtige Serverfunktionen wie Emailsysteme nicht zur Verfügung stehen, was starke ökonomische Auswirkungen mit sich bringen und Firmen große Kosten verursachden kann. Dank guter USV-Systeme können laut Studien Milliardenbeträge hinsichtlich Datenverlusten und Netzwerkstabilität gespart werden.
