CMS 25kVA USV-System, aufrüstbar bis 200kVA, 400V
Sicon entwickelt USV Systeme für Einschubschränke, die auch für Anwendungen mit limitiertem Platz geeignet sind, z.B. in Serverräumen. Die Einschubmodule passen in die standardmäßigen 19" Schränke und können somit in kleinere und mittelgroße Räume eingebaut werden oder direkt in Kaltgang-Warmgang Serverräume.

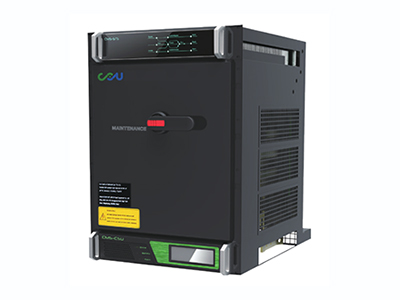

CMS/A-200 Netzteile
- eingehende/ausgehende Leitungen
- 200kVA STS (statischer Schalter)
- Umleitung für Instandhaltung
- Systemüberwachung (über Augenhöhe)
- Max. Leistung 200kVA/180kW
- 3-phasiger Stromanschluss (eingehend/ausgehend)
- 400/230VAC, 50Hz
- SNMP Port
- geeignet für standardmäßige Server-Racks 19" 600*800 (B*H)
- Höhe: 16U (1U=44.45mm)

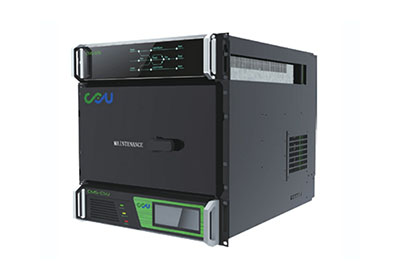

CMS/A-100 Netzteile
- 100kVA STS (statischer Schalter)
- Umleitung für Instandhaltung
- Max. Leistung 100kVA/90kW
- 3-phasiger Stromanschluss (eingehend/ausgehend)
- 400/230VAC, 50Hz
- SNMP Port
- Höhe: 9U
- eingehende/ausgehende Leitungen
- Systemüberwachung (über Augenhöhe)
- geeignet für standardmäßige Server-Racks 19" 600*800 (B*H)

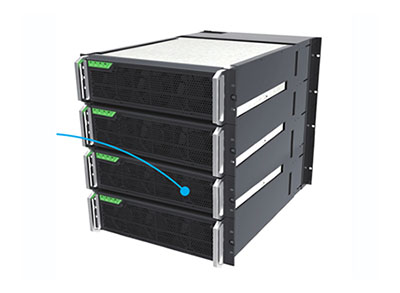

CM/A100F Leistungseinschub-Set
- max. 25kVA/22.5kW USV Module
- Max. Leistung 100kVA
- CMS/A-100 Leistungseinschub kann mit 1 CM/A100F Modul kombiniert werden
- CMS/A-200 Leistungseinschub kann mit 2 CM/A100F Modulset kombiniert werden
- 3-phasiger Stromanschluss (eingehend/ausgehend)
- 400/230VAC, 50Hz
- phasiger Stromanschluss (eingehend/ausgehend)
- Höhe des Modulsets: 12U
- geeignet für standardmäßige Server-Racks 19" 600*800 (B*H)
CM/A50F Leistungseinschub-Set
- max. zwei 25kVA/22.5kW USV-Module
- max. Leistung 50kVA
- CMS/A-100 Leistungseinschub kann mit 2 CM/A50F Modulsets kombiniert werden
- 3-phasiger Stromanschluss (eingehend/ausgehend)
- 400/230VAC, 50Hz
- Höhe des Modulsets: 6U
- geeignet für standardmäßige Server-Racks 19" 600*800 (B*H)
USV-System Technische Daten

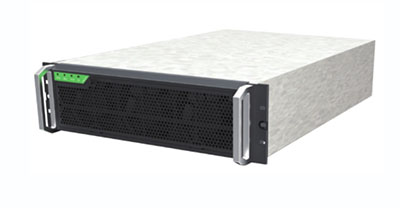

Modul
| Modell | CM/A25 |
| Modulleistung | 25KVA |
| Stromanschluss | 3/1, 3/3, 1/1, 1/3 phasig |
| Modulmaße (H×B×T)mm | 133×482×465 |
| Gewicht (kg) | ca. 20kg |
| Modul-Ladekapazität | 6kW Ladekapazität pro Modul |
| Leistungsfaktor | ≥0.99 |
| Überlastbarkeit | 135% |
| Max. Wärmeableitung | 1187W |
| Gesamtoberschwingung THDI (%) | ≤3% |
Eingangsleistung
| Eingangsphasen | 3-phasig +N +E, 1-phasig +N +E |
| Eingangsspannung | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| 3-phasig +N +E, 1-phasig +N +E | 50Hz±10%、60Hz±10% |
| Einschaltzeit (Sec.) | 60sec |
| Gesamtoberschwingung THDI（%） | ＜3% |
| Leistungsfaktor | ≥0.99 |
Umleitung Parameter
| Eingangsspannung | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Eingangsfrequenz | 50Hz±4%, 60Hz±4% |
| Frequenzbereich synchron | 50Hz±4%, 60Hz±4% |
DC Eingangsleistung
| Nennspannung | ±384VDC |
| Spannungstoleranz | ±345V～±440V DC |
Batterieladung
| limitierter Ladestrom | ja |
| max. Ladekzeit | 10 Std. (2 Std. Redundanz) |
| Stabilität der Ladespannung | ±1% |
AC Ausgangsleistung
| USV Leistungsfaktor | 0.9 |
| Ausgangsspannung | 220V/230V |
| Ausgangsfrequenz | 50Hz±4%, 50Hz±0.2% |
| 60Hz±4%,60Hz±0.2% |
| Ausgangsspannungsstabilität | Ladung 0~100% Wechsel) 380V/220V±1% (statisch); 380V/220V±2%( |
| tatisch); 400V/230V±2%(Ladung 0~100% Wechsel) 400V/230V±1% (s |
| tatisch); 415V/240V±2%(Ladung 0~100% Wechsel) 415V/240V±1% (s |
| Erholungszeit Ausgangsspannung | Ladung 0~100% Wechsel) ＜20ms( |
| Überlastbarkeit | Betrieb von 10min bei 125% Ladung |
| Umschalten von Netz- zu Akkubetrieb | 0ms |
| Umschalten von Umleitung zu Wechselrichter | < 10ms |
| Leistungsspitzenfaktor | 3:01 |
| Wellen Verzerrung | ≤1% ( lineare Ladungnicht-lineare Ladung ) ), ≤3%( |
| Gesamteffizienz | ≥95% (AC~AC), ≥98% (DC~AC) |
| Stromverteilungsgenauigkeit | ≤5% |
Anwendungsbereich
| Umgebungstemperatur | -25℃～60℃ |
| Betriebstemperatur | -5℃～40℃ |
| max. Betriebshöhe | ≤1500m |
| Relative Feuchtigkeit | nicht kondensierend ≤95% |
| Schutzart | IP30 |
| Kühlung | Luftkühlung |
| Sicherheitsstandards | EN62040-1-1:2003 IEC60950-1:2001 |
| Elektromagnetische Kompatibilität | EN62040-2:2006 |
| Geräuschpegel | ≤55dB |
Andere
| Schaltschrank（B×T×H）mm | 600*800*2000 |
| Gewicht (kg) | 240 |
| Server-Rack | Standardschrank 19" |
| Überwachungssystem | UPSupervisor |
| RS232, RS485 und 8 Versuchskontakte, TCP/IP Adapter, SNMP(optional) | Standard |
| SNMP | Optional |
| Display | LCD/LED |
Vorteile
- Alle individuellen Module der CMS USV Leistungseinschübe arbeiten mit Hot-Swapping und Isolationsfunktionen, sodass bei Überhitzung oder anderen Fehlern das Modul automatisch vom Netz getrennt wird, während alle anderen Module das Netzwerk weiter versorgen. Unsere USV-Systeme entsprechen stets TIER1-4 Standards je nach Rechenzentrum und Serverraum.
- USV-Systeme mit Hot-Swapping-Funktion (Leistungseinschübe können während des Betriebes herausgenommen oder eingeschoben werden) - je nach spezifischen Anforderungen.
- Die USV-Systeme bestehen aus 25kVA Leistungseinschüben und können je nach Anforderungen aufgerüstet werden.
- Die Systeme arbeiten mit Einphasen und Dreiphasen-Strom (ein- und ausgehend).
