ON-line 80-800kVA 3-phasiges USV-System, 400V
Die DSM Serie von USV-Systemen ist ein online geschaltetes System für durchgehende Stromversorgung und bietet unterbrechungsfreien Strom und Schutz für Ihre Server und andere Anwendungen. On-line USV-Systeme sind effizienter als Offlinesysteme und die DMS Serie hat einen Leistungsfaktor von 0.99.
Unsere USV-Systeme der DSM Online Serie haben starke Kapazitäten und können gut mit Spannungswechseln umgehen. Wenn Sie höhere Kapazitäten benötigen, können Sie bis zu 6 dieser Systeme miteinander verbinden.

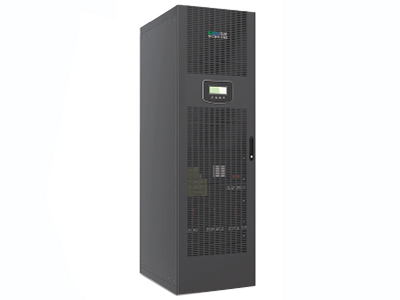

DSM-80/DSM-100/DSM-120 USV-System
- Systemleistung: 80kVA/100kVA/120kVA
- Maße: 600*950*1600mm (B*T*H)
- Gewicht: ca. 190kg/220kg/230kg
- der Isolationstransformer innen und außen wird selektiv installiert

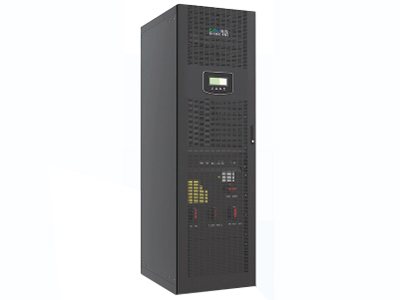

DSM-160/DSM-200 USV-System
- Systemleistung: 160kVA/200kVA
- Maße: 600*950*2000 mm (B*T*H)
- Gewicht: ca. 280kg/310kg
- der Isolationstransformer innen und außen wird selektiv installiert

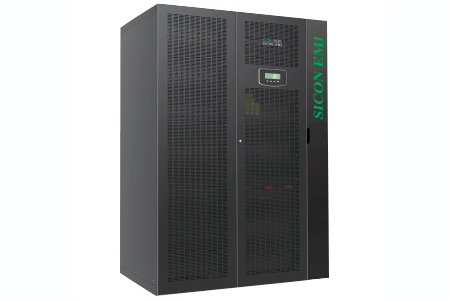

DSM-240/DSM-300/DSM-400/DSM-500 USV-System
- Systemleistung: 240kVA/300kVA/400kVA/500kVA
- Maße: 1400*1000*2000 mm (B*T*H)
- Gewicht: ca. 420kg/500kg/560kg/600kg
- der Isolationstransformer innen und außen wird selektiv installiert

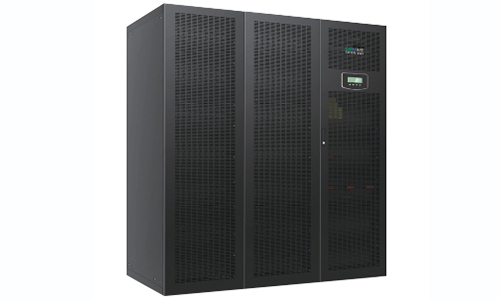

DSM-800 USV-System
- Systemleistung: 800kVA
- Maße: 1800*950*2000 mm (B*T*H)
- Gewicht: ca. 850kg
- der Isolationstransformer innen und außen wird selektiv installiert
Eingangsleistung
| Nennspannung | 380Vac |
| Spannungstoleranz | －25% - + 25% |
| Frequenztoleranz | 45 ～ 65Hz |
| Eingangsphase | 3phasig + N |
| Leistungsfaktor | ＞ 0.99 |
| Gesamtoberschwingung THDI | ≤ 3% |
Ausgangsleistung
| Leistungsfaktor | 0.9 |
| Spannung | 380Vac±1% |
| Gesamtoberschwingung THDU | ＜ 1% mit linearer Ladung / ＜ 2% nicht lineare Ladung |
| Synchronfrequenz-Genauigkeit | ＜ 0.001% |
| Batterietoleranz | 50Hz± 0.5 - ±2 |
| Überlastbarkeit | 10mins mit 125% Ladung |
| Phasenverteilung | 120°±1°(100% unausgeglichen) |
| zulässiger Unsymmetriegrad für 3phasige Spannung | ±1%(gleichmäßige Ladung); ±1.5%(100% unausgeglichen) |
| Leistungsspitzenfaktor | 3: 1 |
| Umleitungsspannung | ±5% - ±25% |
| Gesamteffizienz | ≥ 98% |
| Übertragungszeit | 0ms |
| Einschwingverhalten | ±2% (Ladungswechsel 0 - 100% ) |
| Einschwingzeit | 10ms |
| Automatischer Transferschalter Überlastbarkeit | 20x Strom (100ms) |
| Bildschirm | LCD+LED |
| Parallele Redundanz | direkt über Parallel via Parallel board |
Betriebsumgebung
| Betriebstemperatur | －5℃～ +45℃ |
| Lagertemperatur | -25℃～ 70℃ |
| relative Feuchtigkeit | 0-95%,nicht kondensiert |
| Max. Betriebshöhe | 1500m (nicht unterlastet) |
| Geräuschpegel (1m Entfernung) | 52dB |
Andere
| Anti-Interferenz | EN61000-4-2,3,4,6,8,11 Level Ⅲ ,EN61000-4-5 Level IV,EN50091-1-1-1.A |
| MTBF(System) | ＞250,000 Std. |
| MTTR(Instandhaltungszeit) | 10mins |
| Überspannungsschutz | Spannungsimpuls 10/700us, Stromimpuls 8/20us, 20kA |
| Schutzart | IP21(IP31 Option) |
Vorteile
- weniger Spannungsauswirkungen auf Front-End-Geräte;
- Gesamtoberschwingung TDHI unter 3% und Leistungsfaktor bis zu 0.99.
- Das System hat eine Einschaltverzögerung um Generatoren u.ä. vor Überspannung zu schützen - Mehrere Lademodi zum Schutz der Akkus;
- 2-Stufen-Batterie für Ladeschutz.
- Automatische Temperaturregelung für längere Lebensdauer.
- Optionale Batteriekapazität für hohe Ladeansprüche.
- Automatische Alterungstest für mehr Sicherheit.
- Zyklusladung für längere Lebensdauer.
- Testladung um die Batteriespannung nach Austausch zu testen. - Wechselrichterkapazität für langzeitigen Betrieb bei 115% (Leistungsfaktor 0.8);
- ob 0.9 induktive Ladung oder 0.9 kapazitive Ladung, die aktive (echte) Ladung wird nicht reduziert;
- Gesamteffizienz über 95%;
- DSP (Digitalsignalprozessor) sichert statische/ dynamische Signale für Mikroprozessor während des Betriebs;
- mehrere Kommunikationsmethoden mit Fernüberwachung.
Standalone USV-System, Dreiphasiges USV-System, Industrie-USV-System, unterbrechungsfreie Stromversorgung
Stromausfälle sorgen stets für starke Komplikationen, selbst, wenn es sich nur um momentäre Unterbrechungen handelt. In einem Rechenzentrum sorgt ein Stromausfall dafür, dass wichtige Serverfunktionen wie Emailsysteme nicht zur Verfügung stehen, was starke ökonomische Auswirkungen mit sich bringen und Firmen große Kosten verursachden kann. Dank guter USV-Systeme können laut Studien Milliardenbeträge hinsichtlich Datenverlusten und Netzwerkstabilität gespart werden.
