PCM125/PCM250 Bidirektionales PCS-Modul

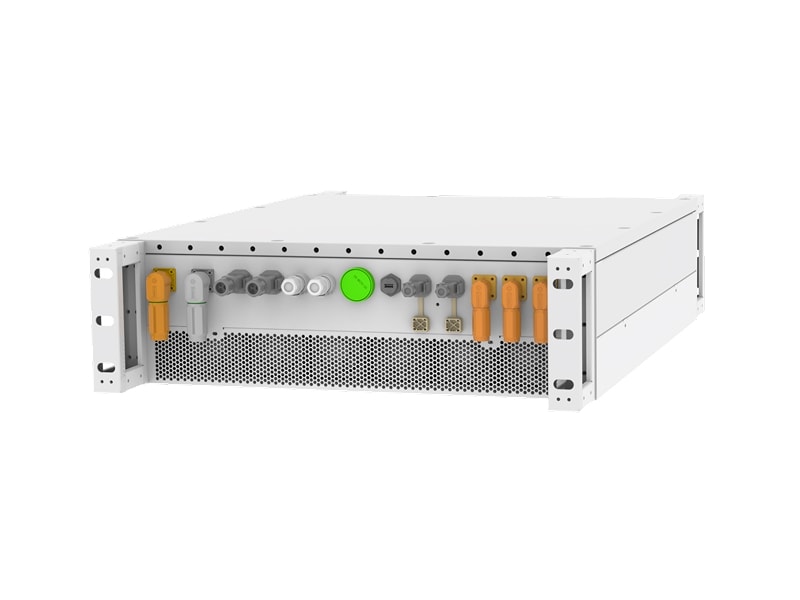

PCM125

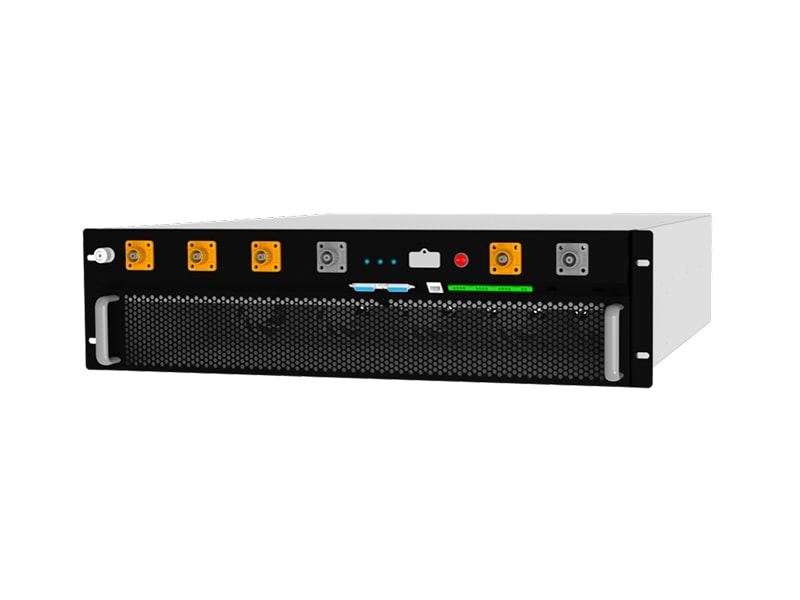

PCM250
Das PCM125 ist ein modulares, bidirektionales Stromrichtermodul (PCS), das für kleine und mittlere Energiespeichersysteme entwickelt wurde. Es kann unter zentralisierter Überwachung mit mehreren Einheiten parallel geschaltet werden. Das Leistungsmodul bietet ein flexibles Layout, eine einfache Installation und eine komfortable Wartung.
Mit seinem kompakten Design und der leichten Baugruppenträger-Struktur (Rack-Montage) unterstützt das Modul einen weiten DC-Spannungsbereich und bietet eine starke Anpassungsfähigkeit an unterschiedliche Netz- und Lastbedingungen.
Flexible Systemerweiterung
Mehrere PCS-Module können parallel betrieben werden, um die installierte Kapazität des Energiespeichersystems zu erhöhen.
Mehrere Betriebsmodi
Unterstützt die Modi PQ, VF und VSG sowie netzgekoppeltes Laden (On-Grid Charge), netzgekoppeltes Entladen (On-Grid Discharge) und Inselbetrieb (Off-Grid).
Effiziente Stromumwandlung
Die Drei-Stufen-Regelungstechnologie (Three-Level) trägt zur Verbesserung des Wirkungsgrads und der Stromqualität bei.
Breite Batterie-Kompatibilität
Der weite DC-Eingangsbereich unterstützt verschiedene Batteriekombinationen und Lade-/Entladeanforderungen.
Netz- und Lastanpassungsfähigkeit
Unterstützt die Netzsteuerung über RS485-, CAN- und LAN-Kommunikation, mit Blindleistungskompensation und 100 % Schieflastfähigkeit im Inselbetrieb.
Zuverlässiger Betrieb und Wartung
Unterstützt den Dauerbetrieb bei 110 % der Nennausgangsleistung, redundante AC/DC-Steuerstromversorgung, Luftstrom von vorne nach hinten und vollständige Wartung von der Vorderseite (Front-Access).
| Modell | ||||
| Batterieanschluss-Paramter | Spannungsbereich | 580–950 VDC (3W3L) | 1000–1500 VDC (3W3L) | |
| 650–950 VDC (3W+N) | ||||
| Max. DC-Leistung | - | 275 kW | ||
| Max. DC-Strom | 230 A | 275 A | ||
| AC-Parameter (On-Grid) | Ausgangsverdrahtung | 3W+N+PE | 3W+PE | |
| Nennleistung | 125 kW | 250 kW | ||
| Nennspannung | 400/380 VAC | 690 VAC | ||
| Nennstrom | 181 A | 210 A | ||
| Spannungsbereich | -15% bis +10% | -15% bis +10% (konfigurierbar) | ||
| Nennfrequenz | 50/60 Hz | 50 Hz (±10%) | ||
| Frequenzbereich | ±2 Hz | - | ||
| Klirrfaktor Ausgangsstrom (THD) | ≤3% (Nennleistung) | ≤3% (Nennleistung) | ||
| AC-Parameter (Inselbetrieb/ Off-Grid) | Ausgangsverdrahtung | 3W+N+PE | 3W+PE | |
| Nennleistung | 125 kW | 250 kW | ||
| Nennspannung | 400/380 VAC | 690 VAC | ||
| Nennfrequenz | 50/60 Hz | 50 Hz | ||
| Nennstrom | 181 A | 210 A | ||
| Spannungsgenauigkeit | 100% | - | ||
| Frequenzgenauigkeit | ±0.2 Hz | - | ||
| Klirrfaktor Ausgangsspannung (THD) | 3% (lineare Volllast) | ≤3% (Nennleistung) | ||
| Schieflastfähigkeit | 100% | - | ||
| Überlastfähigkeit | ≤110%: Dauerbetrieb; 110%–120%: Betriebszeit ≥10 Min.; 120%: Betrieb wird nach 1 Min. eingestellt | ≤10%: 10 Min. Betriebszeit; 110%–120%: Betrieb wird nach 1 Min. eingestellt | ||
| Umgebungsbedingungen | Betriebstemperatur | -30°C bis 70°C (Leistungsminderung über 45°C) | -40℃ bis 60℃ (Leistungsminderung über 45℃) | |
| Lagertemperatur | -40°C bis 70°C, ohne Batterie | -40℃ bis 70℃, ohne Batterie | ||
| Relative Luftfeuchtigkeit | 0–95% RH, nicht kondensierend | 0–95% RH, nicht kondensierend | ||
| Aufstellungshöhe | ≤4000 Meter (Leistungsminderung über 2.000 Meter) | ≤3000m (Leistungsminderung über 3000 Meter) | ||
| Kommunikation & Management | BMS Kommunikationsanschluss | CAN / RS485 | CAN / RS485 | |
| EMS Kommunikationsanschluss | LAN / RS485 | LAN / RS485 | ||
| Kommunikationsprotokolle | CAN2.0 / Modbus RTU / Modbus TCP | Modbus RTU / Modbus TCP / IEC104 / CAN2.0 | ||
| Installationsmethode | Rack-Montage | Rack-Montage | ||
| Isolationsmethode | Nicht isoliert | Nicht isoliert | ||
| Schutzart | IP20 (nur für Innenräume) | IP66 | ||
| Kühlmethode | Lüfterkühlung, intelligente Drehzahlregelung | Luftkühlung, intelligente Lüfterdrehzahlregelung | ||
| Max. Wirkungsgrad | 98.5% | 98.6% | ||
| Abmessungen (B×T×H) | 642×540×172 mm | 740×1040×220 | ||
| Gewicht | 62 kg | 100 kg | ||
| Luftstromrichtung | Lufteinlass vorne, Luftauslass hinten | Lufteinlass vorne, Luftauslass hinten | ||
Batteriespeichersysteme (BESS) wurden entwickelt um instabilen Netzwerken oder fluktuierenden Strompreisen vorzubeugen. USV-Systeme ermöglichen das Speichern von Solarenergie, Peak Shaving (Lastspitzenkappung), Stromverstärkung, sowie das Einspeisen in Hauptnetz.
